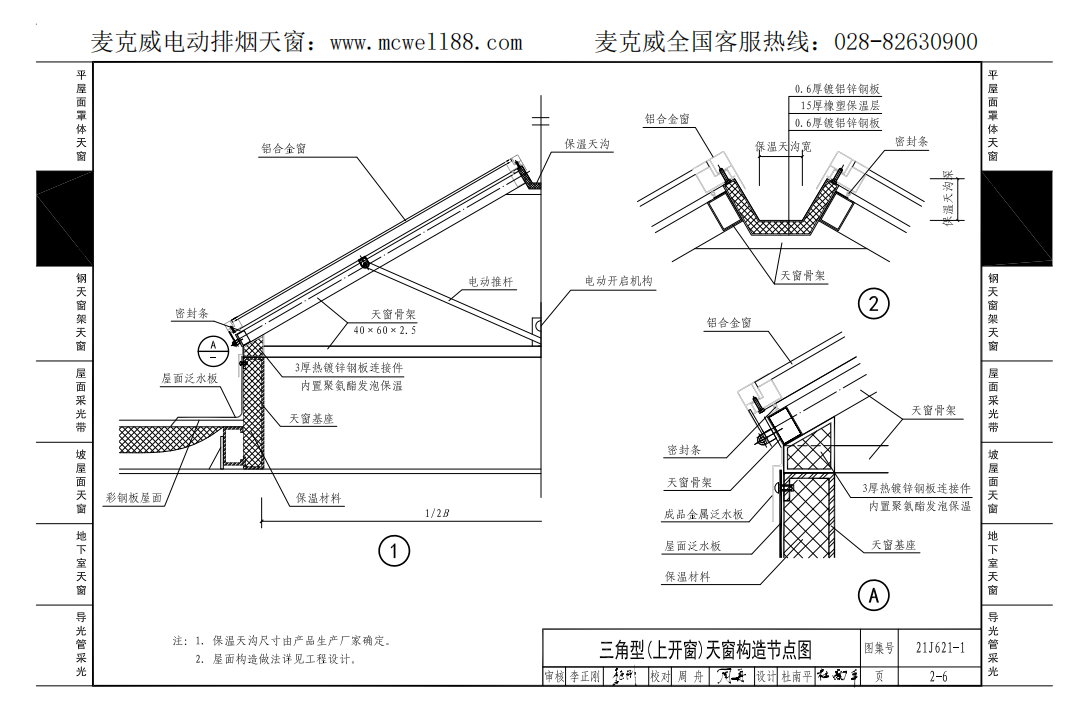

1、三角型（上開窗）天窗由骨架、窗扇、窗框、泛水板、電動推桿、電動開啟機構、密封條等組成，窗扇向上開啟，開啟角度超過70°。其基座和天溝可填充保溫材料，保溫天溝尺寸由生產廠家確定，3厚熱鍍鋅鋼板連接件可內置聚氨酯發(fā)泡保溫。具體構造詳情，參考21j621-1天窗國標圖集。

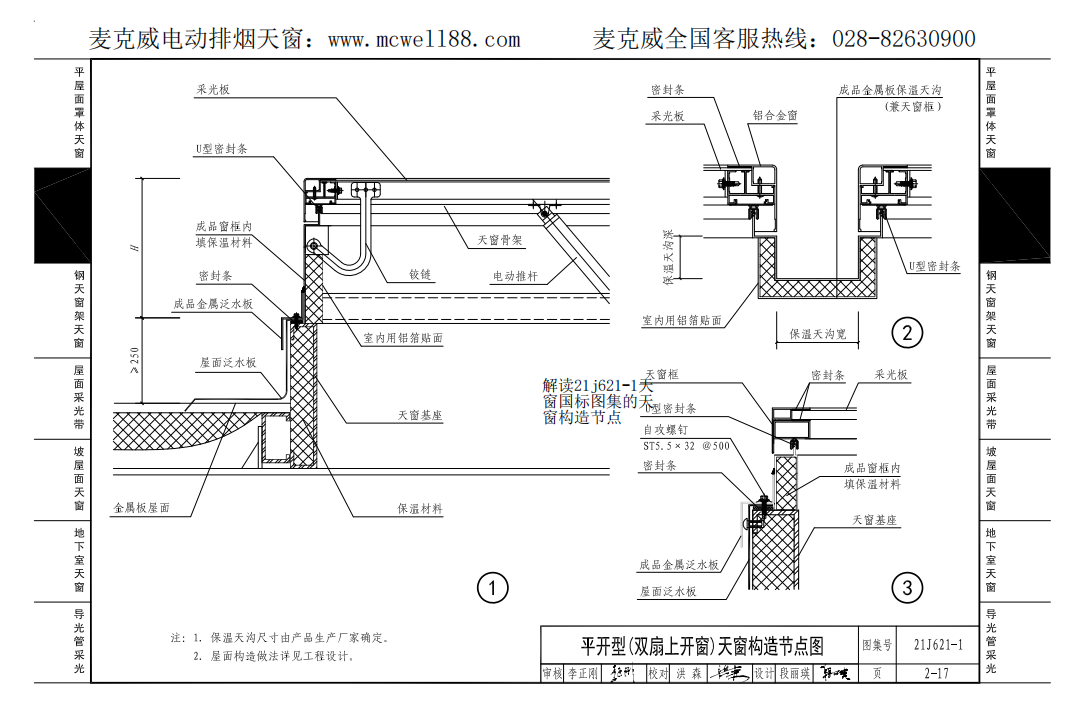

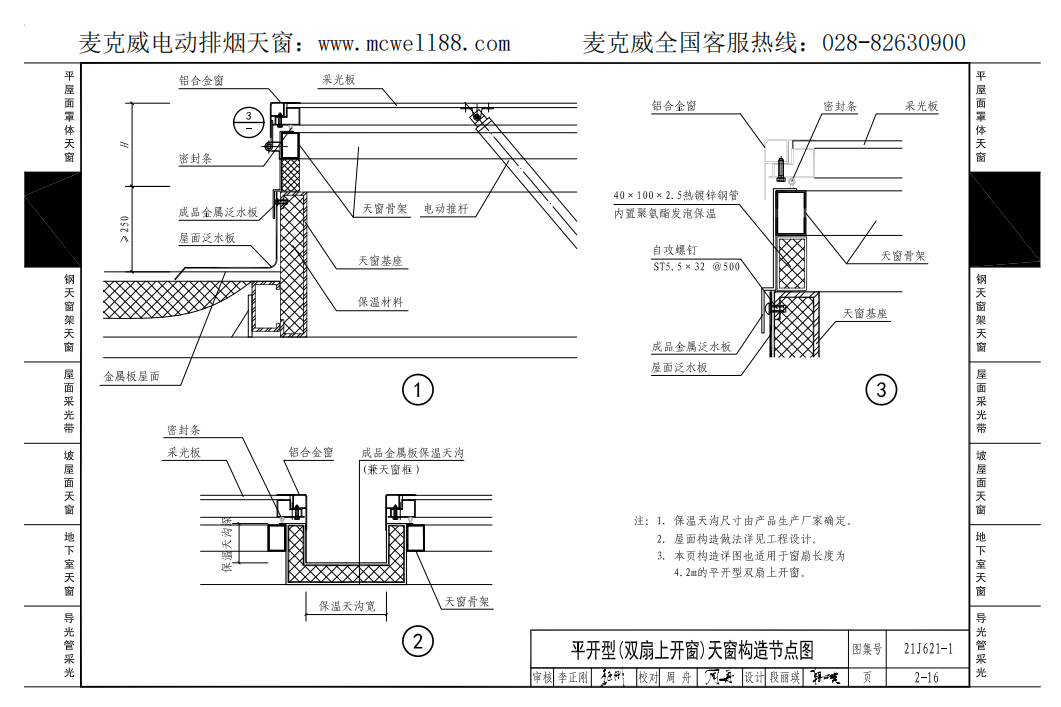

2、平開型（雙扇上開窗）天窗由窗扇、窗框、泛水板、電動推桿、電動推桿底座支撐等結構組成，雙扇向上開啟角度為90°。本圖集構造詳圖適用于4.2m的平開型雙扇上開窗。

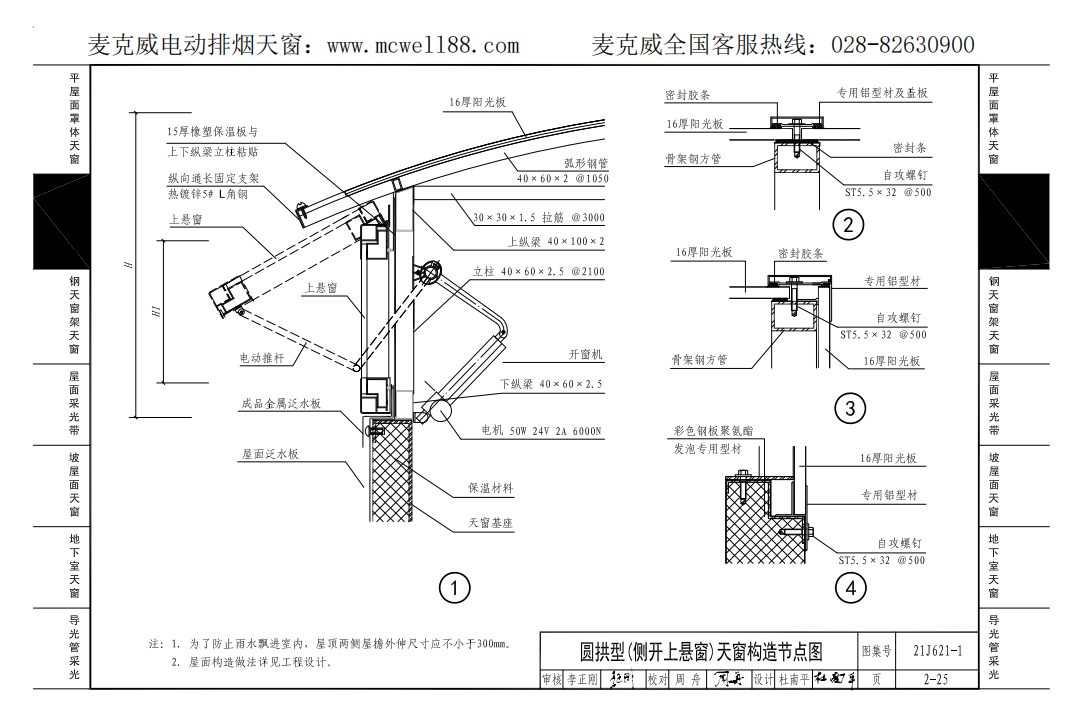

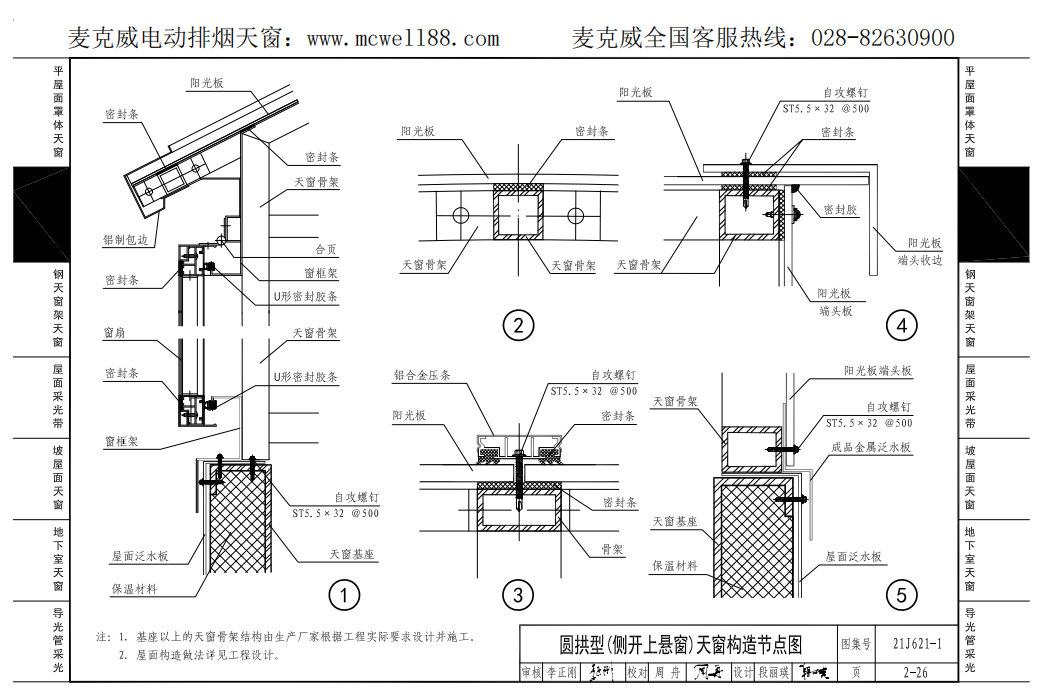

3、圓拱型（側開上懸窗）天窗由窗扇、窗框架、骨架、密封膠條、泛水板、電動推桿等結構組成。該電動采光排煙天窗的窗扇側面開啟，開啟角度為45°-60°。
