國標圖集21J621-1天窗中的三角型電動采光排煙天窗概述
三角型天窗、圓拱型采光排煙天窗、平開型排煙天窗在新發行的國標圖集21J621-1天窗中均歸屬于平屋面平天窗,各類天窗既可單獨選用,也可組合使用。今天主要從該天窗圖集,帶大家重點認識三角形消防排煙天窗的構造節點、規格尺寸及電源要求等。

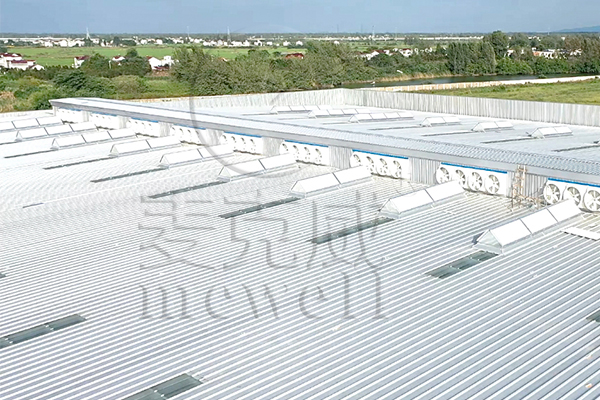

由采光窗扇、天窗骨架、電動推桿、電動開啟機構、天窗框等部件組成的三角形天窗,在國標圖集21J621-1天窗中的代號為PSC。三角型上開式(下懸窗)代號為PSC1,開啟角度≥70°,消防排煙性能較好,適用于以消防排煙為主的建筑;三角型下開式(上懸窗)代號為PSC2,通風防雨性能好,適用于以通風采光為主的建筑。
如該圖集所示,三角型電動采光排煙天窗的常見洞口寬度在1000mm~2000mm之間,有效通風排煙面積大。其它洞口尺寸需聯系專業屋頂天窗廠家定制
電動控制箱的變壓器將220V電壓轉換成24V,保障消防排煙天窗用電安全,降低耗電量。更多關于電機配置、電功率、怎么配線等專業技術問題,請致電028-82630900致電咨詢。
如需了解國標圖集21J621-1天窗更多內容,可點此免費下載高清PDF版。
