國標圖集09j621-2消防電動排煙天窗布置示意圖

返回列表 來源:麥克威 查看手機網址
掃一掃!國標圖集09j621-2消防電動排煙天窗布置示意圖掃一掃!
瀏覽:- 發布日期:2023-02-03 17:14:32【
國標圖集09j621-2《電動采光排煙天窗》是三角型、一字型、圓拱型、避風型和側開型電動排煙天窗在設計、選型時常用的參考圖集,不同型號電動排煙采光天窗的使用環境不同,布置方式也有所差別。09j621-2圖集中的電動天窗布置示意圖如下:

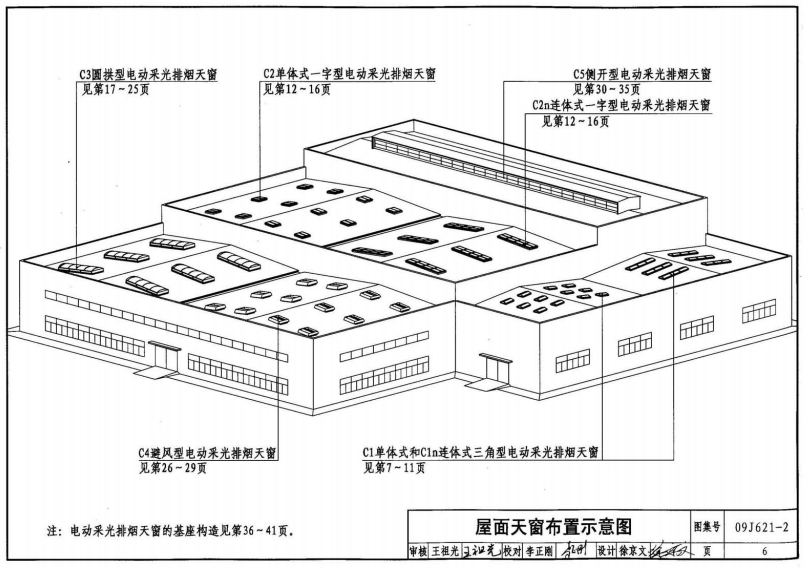

屋面天窗示意圖

在國標圖集09j621-2中,工業廠房電動天窗具有屋脊和順坡兩種布置方式,沿著屋脊布置的天窗稱為屋脊通風天窗,垂直于屋脊、沿著屋頂坡面布置的天窗稱為順坡屋頂天窗。

其中三角型、一字型、圓拱型天窗可順坡安裝,也可屋脊安裝;避風型電動采光排煙天窗常采用順坡布置;側開型排煙天窗一般安裝在屋脊處,且需搭配6米柱距的鋼天窗搭配使用。具體的布置及結構示意圖可參考上面示意圖。

國標圖集09j621-2《電動采光排煙天窗》不僅包含了消防電動排煙天窗的布置示意圖,還包含了其控制布線圖(普通控制、智能控制和智能網絡控制)、窗型特點、適用范圍及設計規范等詳解。

麥克威作為該09j621-2圖集的參編單位,其產品參數、結構做法、型材選配等都擁有豐富的項目經驗,歡迎合作,咨詢熱線:028-82630900!
