電動排煙采光天窗通用控制系統概述

返回列表 來源:麥克威 查看手機網址
掃一掃!電動排煙采光天窗通用控制系統概述掃一掃!
瀏覽:- 發布日期:2022-10-26 16:00:27【

參考18CJ87-1國標圖集,開窗控制機到電動排煙采光天窗,電流從主回路線由鋼管包裹至分線盒,由此實現電動排煙天窗的開閉,而天窗既可單個開啟,也可集中開啟。

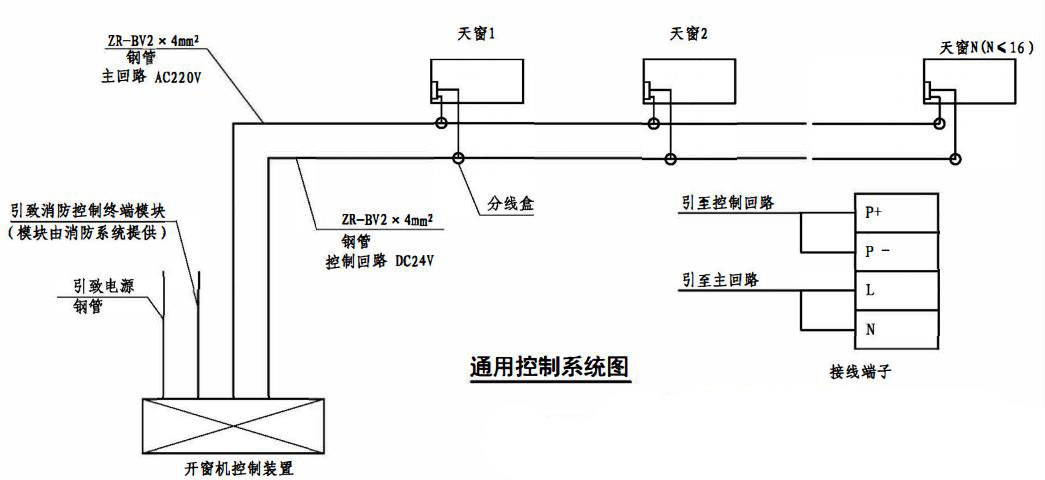

通用控制系統布置圖

電動排煙采光天窗的通用控制系統布置圖如上方所示,僅供參考,但仍需注意以下幾點注意事項:

1、布線應用鋼管敷設,且在同一鋼管內不允許有同一顏色的導線。

2、天窗的接線端子處應設有分線盒,且其距接線端子應小于100mm,在每一個分線盒處要留有一定的余量,以利于后續的接線工作。

3、配線時,從控制器到末樘天窗的導線禁止中間剪斷

4、控制器到配電柜的線徑,原則上不小于主回路線,布線距離不應大于10m,超過10m應根據實際情況加粗線徑

5、屋面排煙天窗的開窗機參數:電源 AC220V ,額定電壓:AC220V ,額定電流:0.56A ,推拉力:1000N

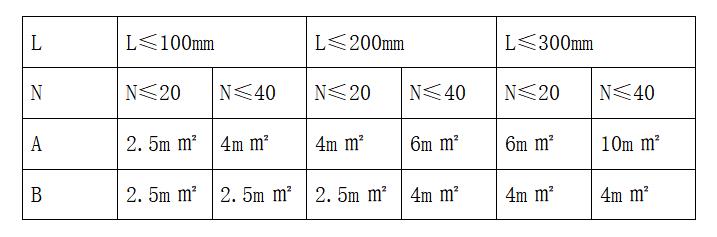

鋼結構電動排煙天窗的導線橫截面積選型可參考以下數據:L:控制器至末端開窗機的距離 N:開窗戶數量 A:主回路導線的橫截面積 B:控制回路導線的橫截面積

導線橫截面積參考值


以上電動排煙采光天窗的布線參數僅供參考,如需咨詢專業技術問題,可來電咨詢通風采光天窗專家麥克威:028-82630900。
