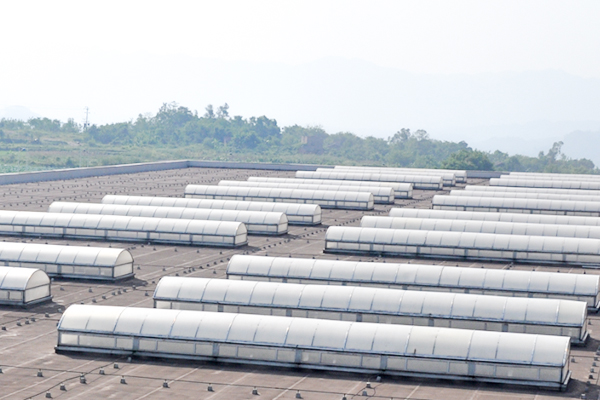

圓拱型電動采光排煙天窗因采光性能好而被較多企業主所選用。側開式、滑動式、上開式、固定式是常見的圓拱形排煙天窗類型。其中，側開式圓拱型電動采光排煙天窗是被選用頻次較高的窗型。今天，小編來為大家介紹一下側開排煙天窗的基礎配置及規格參數。

1、主要組成部分及材料

側開排煙天窗窗體結構骨架：

上框梁：矩管、立柱、下框梁、拉桿

窗扇中梃：矩管、鋼板折件

圓弧骨架：矩管、鋼板折件（內排水結構）

其他材料：

側開型電動采光排煙天窗窗扇框：普通鋁型材、斷橋鋁型材（保溫隔熱）

采光材料：窗扇和頂部均可采用FRP采光板、PC中空陽光板、或彩鋼板（不采光）

弧形鋁壓條：壓緊式鋁壓條（無釘無膠）、扣合式鋁壓條（外觀表面無釘）

收邊件：鋁型材收邊、彩鋼板收邊

2、規格參數（常規）

圓拱形電動采光排煙天窗(側開型)代號：C3CT或MC3CT(多層)

洞口寬度：2000mm～6000mm

洞口長度：窗扇單元長度≤3000mm，總長度不限

窗扇高度：根據通風面積計算或參考圖集，可做多層窗扇

整體高度：參考圖集或根據材料彎曲能力計算

布置方式：屋脊或順坡面布置，呈條狀分布

控制方式：傳動開啟方式
