21J621-1《天窗》三角型(下開窗)天窗構造節點圖

返回列表 來源:麥克威 查看手機網址
掃一掃!21J621-1《天窗》三角型(下開窗)天窗構造節點圖掃一掃!
瀏覽:- 發布日期:2023-04-28 08:41:10【
天窗構造節點是否合理,關乎到天窗結構的穩定性和使用壽命,及能否承受外界風荷載、雪荷載,能否抗震等。所以在設計天窗時,其構造節點是重點注意事項。

麥克威參編的國標圖集21J621-1《天窗》,對電動采光排煙天窗的扇面、窗框、泛水板、保溫天溝等聯結節點做出詳細示意圖解釋,可供設計、施工等相關人員參考。下面為三角型電動采光排煙天窗(下開式)的具體示意圖,其他窗型示意圖請下載該圖集參考,下載地址:http://15mf.cn/download/。

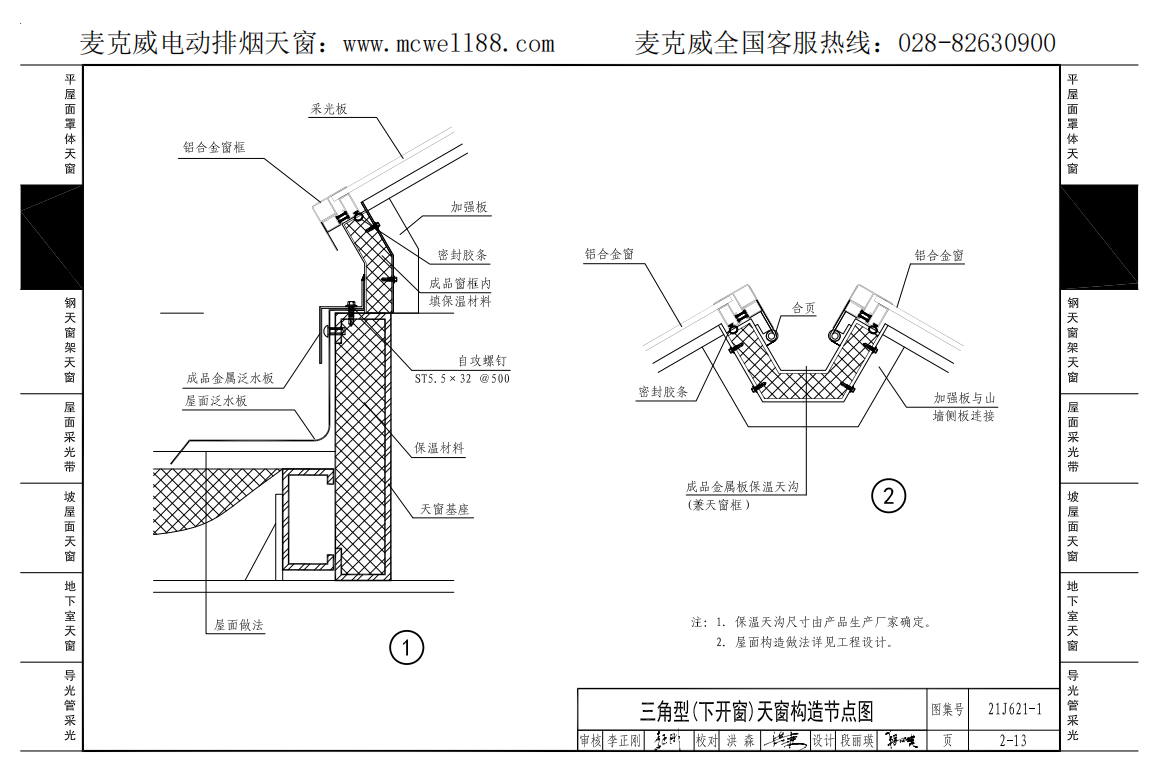

21cj33三角型下開式天窗構造節點示意圖
