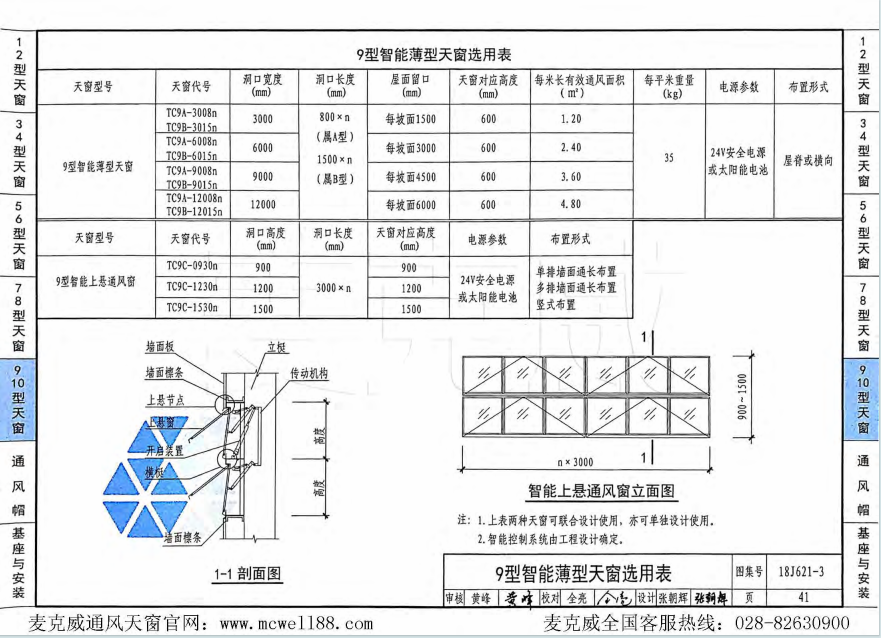

9型智能薄型天窗是一種強力散熱通風裝置，外觀呈矩形狀，且天窗窗體高度較矮，為600mm，結構緊湊，抗風效果較好。根據18j621-3通風天窗圖集可知，其喉口尺寸為3000mm、6000mm、9000mm和12000mm四種常見規格，TC9A型薄型天窗的洞口長度為800mm×n、TC9B型薄型天窗的洞口長度為1500mm×n。

9型薄型天窗由骨架、外護板、排水槽、泛水板、擋雨板、電動推桿、平移式啟閉機構等組成，既可以順排水坡度順坡布置，也可以沿屋脊處屋脊布置。該薄形通風天窗的智能化控制需要按照工程要求進行設計，材料常選用彩鋼板、鋁合金板、不銹鋼板等，對于有保溫需求的。此外，其外護板、閥板、上層擋雨板都可做成保溫設計，起到冬季保溫、防冷凝水的作用。

綜上所述，安裝TC9型薄型天窗能幫助建筑實現智能通風換氣、散熱排塵、以及消防排煙，其詳情設計還請參考18j621-3通風天窗圖集。
