18CJ87-1采光排煙天窗圖集24頁圓拱型天窗特點
一、結構特點

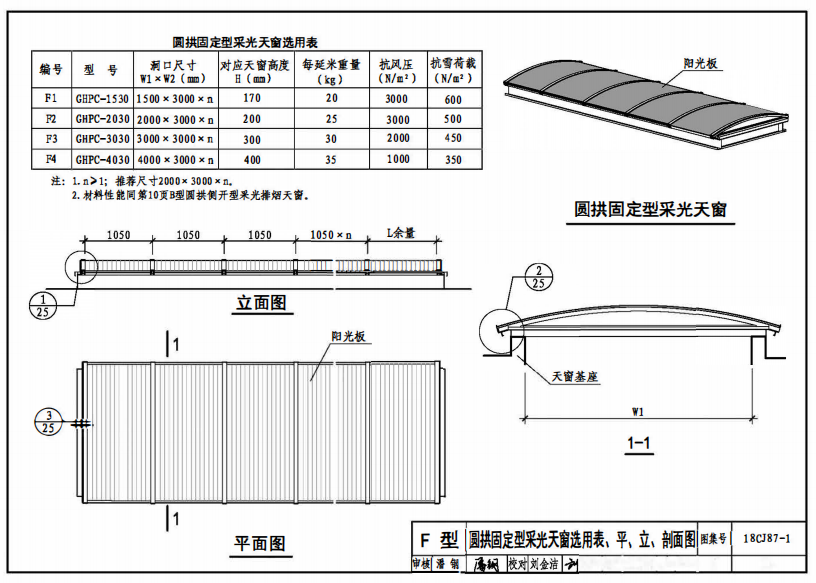

圓拱固定型采光天窗由弧形采光板、壓條板、壓條固定件、泛水板、堵頭泛水件等結構組成,弧形頂部采用螺栓固定,不設置開啟窗扇。結構詳情,請參考18CJ87-1采光排煙天窗圖集24頁內容,對天窗的立面圖、平面圖和剖面圖有詳細表述。
二、性能特點
1、采用四重防水結構設計,且底部采用一體式轉角件防水,防水性能好;
2、弧形頂部使用陽光板制作,透光率高,采光效果好;
三、適用范圍
固定式圓拱型采光天窗一般僅具有采光功能,用于有采光需求的建筑,多與三角型電動采光排煙天窗組合使用。
像麥克威鄭州新鄭國際機場、天府國際機場、中國中車、惠科電子、大眾安徽、谷城吉利硅谷等項目都是采用了三角型電動采光排煙天窗+圓拱型固定采光天窗的組合應用形式。
18CJ87-1采光排煙天窗圖集24頁主要概述了固定式圓拱型采光天窗的結構特點、性能特點以及適用范圍等,通過對上文的敘述,希望可以加深你對此窗型的理解!
