11cj33通風采光天窗圖集11頁圓拱型天窗

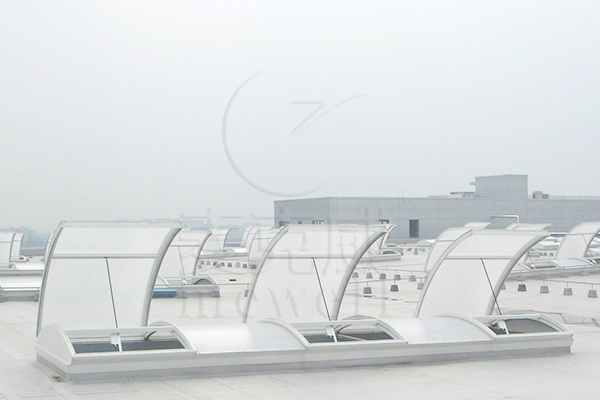

1、C3ST圓拱型電動采光排煙天窗為上開式天窗,開啟窗扇設置在弧形頂部,由電動推桿直推打開,但非必要情況下窗扇不開啟,緊急情況下開啟排煙散熱、除塵散霧。其洞口內尺寸寬度為2000mm、2500mm、3000mm,洞口寬度為2000mm,窗扇尺寸為1400mm×1000mm、1800mm×1000mm、2200mm×1000mm,窗體高度為330mm-460mm。以上數據均來自于11cj33通風采光天窗圖集11頁內容,詳情請參見圖集。
2、C3G固定式圓拱型采光天窗不設置開啟窗扇,其弧形頂部多使用陽光板、FRP采光板作為原材料制作,透光性好,故該天窗一般僅有自然采光功能。其洞口內尺寸寬度為1000mm、1500mm、2000mm、3000mm、4500mm、6000mm,洞口寬度為6000mm,窗體高度為200mm-600mm。
11cj33通風采光天窗圖集11頁提供的圓拱型天窗選用表僅為標準窗型選用參考表,具體選用還需依據工程詳情由生產廠家設計制作。
