三角形排煙天窗的相關國家圖集有麥克威主編的11cj33《通風采光天窗》國標圖集、麥克威參編09j621-3《電動采光排煙天窗》建筑圖集，設計三角型電動采光排煙天窗建議采用較新的圖集11cj33通風采光天窗，下面簡單介紹下三角形排煙天窗的計算公式及維護保養等。

一、排煙天窗有效排煙面積的計算公式：

1、排煙天窗計算公式：

a、S=B×C+2×(1/2 H×C)

b、S=B×H兩式取較小值

二、排煙天窗開啟推拉力的計算：

a、懸窗:F=(0.54×P)×(C/H)

b、天窗:F=0.54×P

三、備注：

P=窗扇的重量

F=必須的推拉力

C=開啟的行程

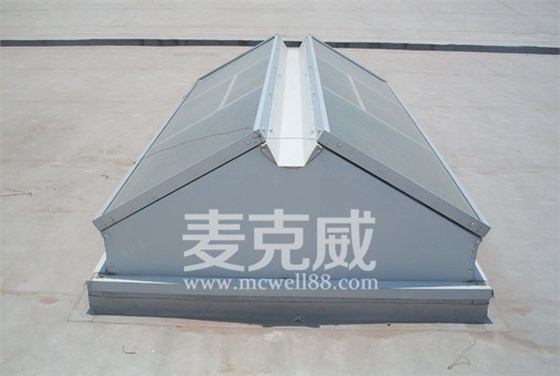

三角形排煙天窗的有效通風口與屋面開口基本保持一致。因此三角形排煙天窗的結構決定其通風性能達到了非常好的狀態，實現了屋面自然通風的高效性。 三角形排煙天窗主體由陽光板組成，決定了該設備具有良好的采光性能及美觀實用性；電動啟閉的開啟角度可設定，下開啟方式的開啟角度為45度，上開啟方式的開啟角度為60度。 三角形排煙天窗能夠控制寬幅較大的鋼結構廠房屋頂?shù)耐L(fēng)與采光，高效能的通風與高效能的采光效果決定了三角形排煙天窗的高性價比。

在四川麥克威通風設備有限公司生產廠房里，機器人焊接，標準化制造，三角形排煙天窗的生產、運輸、安裝一條龍標準化全心全意為客戶服務；并且可滿足廠房要求選擇安裝在屋脊或屋面上，麥克威全國客服熱線：028-82630900、400-100-8623.
