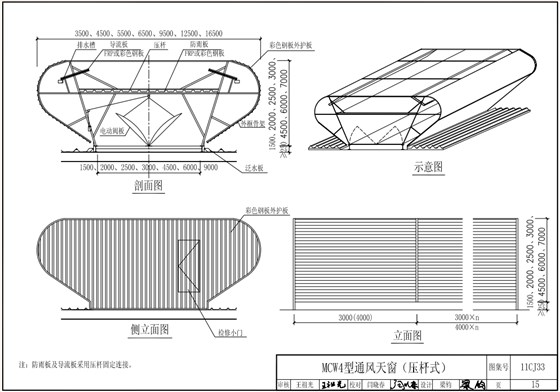

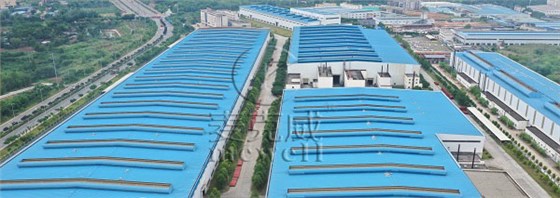

國標圖集11CJ33《通風采光天窗》有四種外觀呈圓弧形的屋頂通風天窗，MCW4型通風天窗便是其中一種，又稱為壓桿式通風排煙天窗。其通常外形體積較大，因而有效通風排煙面積大，具有良好的通風排煙性能。該型順坡屋頂天窗常安裝于廠房坡面，能為廠房車間帶來均勻的自然通風、采光和排煙效果。

此外，MCW4型通風天窗的防雨板及導流板采用壓桿固定，避免了直接在兩者上鉆孔造成的漏水隱患，同時其采用“結構防水”優勢技術，杜絕使用粘膠填縫堵漏，避免了粘膠老化開裂造成的漏雨隱患，可以有效防止雨水滲入室內，保持室內干燥和舒適。

同時，該型鋼結構廠房屋面天窗采用高透光率的FRP采光板制作防雨板，能為車間提供良好的采光效果，能夠為廠房內部提供充足的自然光線，大大節約了車間照明用電開支。

國標圖集11CJ33中MCW4型通風天窗是外形體積及自重荷載較大。其防雨性能及采光性能優異。
